На виробництві є питання, яке ставлять кожній партії деталей: чи відповідає вона кресленню. Десятиліттями відповідь давали штангенциркулем, мікрометром і калібрами. Але щойно деталь перестає бути простою — зʼявляються радіуси, литі поверхні, тонкі ребра — ручні виміри перетворюються на лотерею. Саме тут у гру входить тривимірне сканування.
Як це працює на практиці
Сканер знімає поверхню деталі як щільну хмару точок і збирає з неї цифрову копію. Далі цю копію накладають на вихідну модель конструктора й отримують карту відхилень: кольорову картинку, де синім позначено місця, де матеріалу забракло, а червоним — де його більше, ніж потрібно. Інженер бачить не одну цифру, а всю деталь одразу.
Різниця з ручним контролем принципова. Мікрометр дає розмір у тій точці, де ви його приклали, і нічого не говорить про сусідні. Сканування показує, що деталь, яка пройшла контроль у трьох контрольних точках, повело по всій довжині — і саме це поведення стане причиною відмови вузла через півроку.
Де контроль геометрії дає найбільше
Перше — литво й формування. Прес-форма зношується поступово, і виріб «пливе» непомітно, поки не вийде за допуск. Періодичне сканування вибірки показує тренд і дає змогу спланувати ремонт форми, а не ловити брак партіями.
Друге — зварні та збірні конструкції. Рама після зварювання майже завжди відрізняється від моделі: метал тягне. Побачити, куди саме її повело, ручним інструментом майже неможливо, а на карті відхилень це видно за хвилину.
Третє — приймання від підрядників. Коли деталі роблять на стороні, скан стає обʼєктивним документом у спорі: не «нам здається, що не підходить», а конкретна різниця в конкретному місці. Це помітно скорочує час на узгодження й знімає емоції з переговорів.
Четверте — зворотне проєктування. Якщо на деталь немає креслення, скан дає основу для моделі, з якої вже можна виготовляти заміну. Для підприємств зі старим парком обладнання це часто єдиний спосіб не зупинити лінію.
Що впливає на вибір обладнання
Головне — не заявлена точність із буклета, а поєднання трьох параметрів: розмір деталей, властивості їхньої поверхні та потрібна пропускна здатність. Апарат для дрібних точних виробів і апарат для великих корпусних конструкцій — це різні класи техніки, і спроба закрити обидва завдання одним рішенням зазвичай закінчується компромісом на шкоду обом.
Поверхня має значення більше, ніж очікують. Полірований метал, чорний глянець і прозорі полімери відбивають світло так, що частина систем на них або не працює, або вимагає матуючого покриття, яке саме додає товщину. Тому перед покупкою варто передати постачальникові свої типові деталі й попросити тестовий скан.
Далі — програмна частина. Хмара точок без обробки нічого не варта: потрібні інструменти для зшивання, побудови поверхонь і формування протоколу контролю. Українські постачальники, серед яких 3DScanner, зазвичай постачають комплект разом із навчанням, і для підприємства це важливіше за різницю в кілька десятків мікрон.

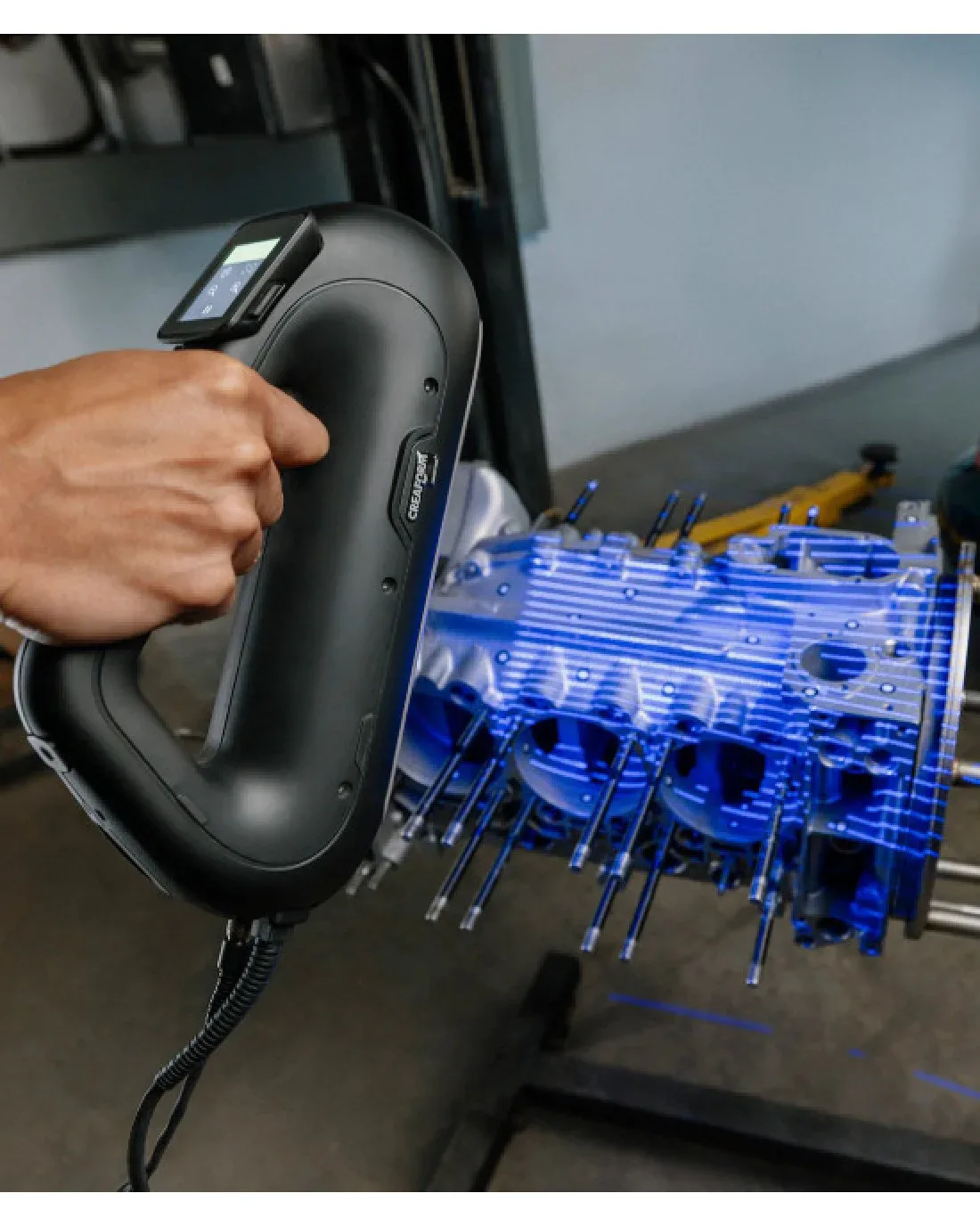

Якщо завдання зводиться саме до метрології, а не до художнього копіювання, дивіться вузьку категорію: сканери для контролю геометрії деталей мають інший клас калібрування й інший набір звітів, ніж побутові моделі для творчості.
Коли тривимірне сканування НЕ потрібне
Не потрібне, якщо деталь проста і повністю описується кількома розмірами. Вал, втулка, шайба, плоска планка — тут калібр швидший, дешевший і точніший. Сканування додасть крок обробки й власну похибку там, де вона зовсім не потрібна.
Не потрібне для суто контрольних операцій, які вже автоматизовані іншим способом. Якщо на лінії стоїть щуповий вимірювач і він закриває потребу, заміна його сканером не дасть виграшу, лише витрати на переналагодження.
Не потрібне, якщо в компанії немає людини, здатної читати карту відхилень. Обладнання видає дані, а не рішення. Без інженера, який розуміє допуски й технологію, звіт залишиться гарною картинкою, і гроші будуть витрачені марно.
І нарешті: якщо потреба виникає кілька разів на рік, послуга разового сканування в інженерному бюро обійдеться дешевше за власний апарат разом із навчанням і обслуговуванням. Купувати варто тоді, коли потік завдань став постійним.
