Щит купують один раз і живуть із ним роками, тому помилку в його виборі виправляють тільки заміною корпусу. Помиляються майже завжди в один бік, беручи корпус рівно під ту автоматику, яка потрібна сьогодні.

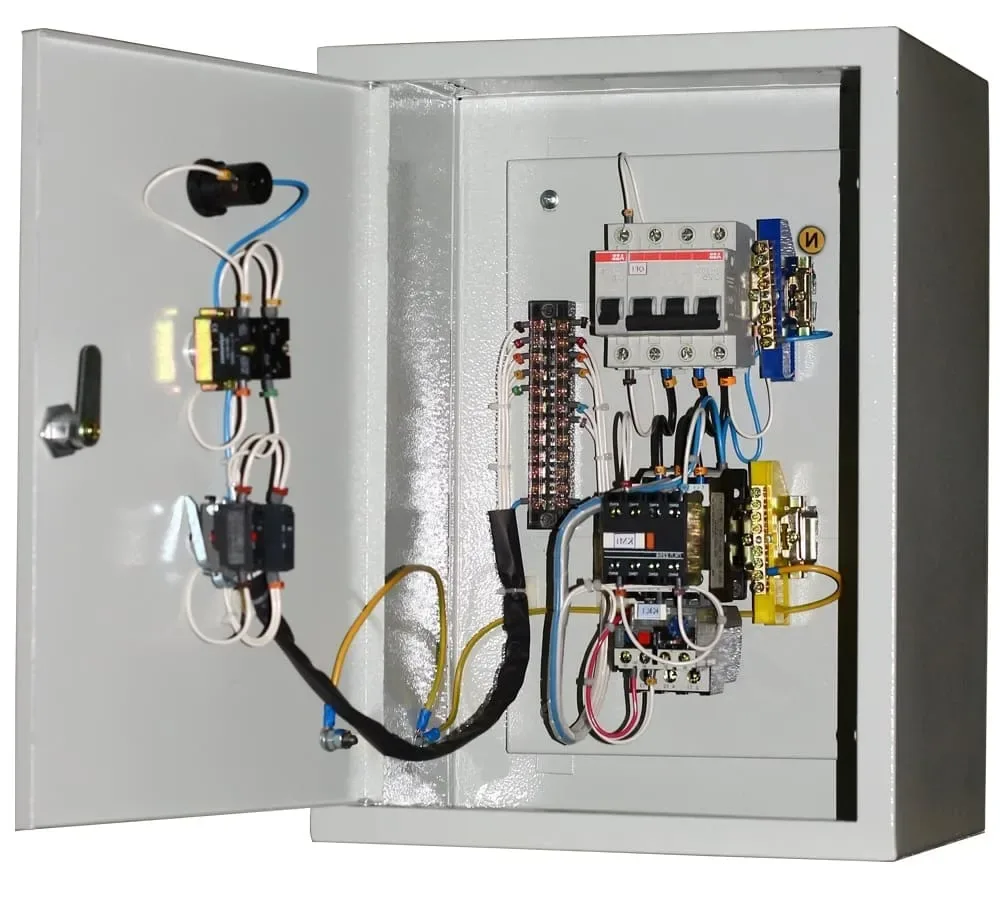

Корпус щита становить лише частину того, що продають під назвою електрощитове обладнання, і добирати його доводиться разом із начинкою. Спочатку рахують апарати, і аж потім дивляться на самі корпуси.
Скільки місця займе начинка
Місткість корпусу міряють у модулях, оскільки більшість модульних захисних і комутаційних апаратів монтують на стандартну DIN-рейку. Однополюсний автомат вузький, двополюсний і пристрій захисного відключення ширші, а реле напруги та лічильник забирають ще більше місця.
Тому перелік начинки складають до покупки корпусу, а не після неї. У нього входить ввідний апарат, який вимикає весь будинок, і пристрої захисного відключення на вологі зони, ванну, кухню та вуличні розетки.
Найдовшою частиною переліку зазвичай виявляються групові автомати, бо власний апарат отримує кожна лінія освітлення, розеток чи потужного приладу. Сюди ж додається реле напруги, яке відключає будинок при виході напруги за межі й повертає живлення самостійно.
Шини нуля та заземлення в переліку згадують рідко, а місце в корпусі вони займають. Через них щит, зібраний рівно за кількістю автоматів, виявляється тіснішим, ніж планували.
Запас, який знадобиться пізніше
Вільні місця закладають одразу, бо додати їх потім, не міняючи корпус, уже не вийде. Через рік зʼявляється кондиціонер, тепла підлога або зарядка для електромобіля, і кожне таке доповнення потребує свого апарата.
Обсяг запасу визначають у проєкті з урахуванням можливих нових ліній. Кілька вільних модулів мають бути не випадковим залишком, а передбаченим резервом.
Запас корисний і для роботи руками. У щільно набитому корпусі важко дістатися до клем, а проводи в ньому вигинаються так, що ізоляція тулиться до сусідніх апаратів.
Місце монтажу та умови навколо щита
Далі обирають сам корпус, і тут вирішує місце монтажу. Вбудований щит ховається в нішу стіни й виглядає акуратніше, накладний кріпиться зверху й підходить для бетону, каркасних стін та підсобних приміщень.
Для гаража, котельні чи вуличного встановлення дивляться на ступінь захисту корпусу від пилу й вологи, а також на матеріал. Метал міцніший і важчий, пластик легший і не боїться корозії.
Дверцята з замком мають сенс там, де до щита дістаються діти або сторонні люди. Прозора вставка дозволяє побачити стан автоматів, не відкриваючи щит повністю.
Що звіряють перед оплатою
Перед покупкою корпус звіряють із п’ятьма речами. Такий порядок допомагає не пропустити деталі, що впливають на монтаж.
Кількість рейок і вільних місць з урахуванням запасу.
Габарити корпусу, а для вбудованого ще й глибина ніші під нього.
Спосіб уводу кабелю знизу чи зверху та наявність сальників. Цю дрібницю помічають уже на монтажі, коли кабель заходить не з того боку.
Шини нуля та заземлення, бо їх докуповують окремо частіше, ніж очікують.
Місце для підпису груп, без якого через рік ніхто не памʼятає, який автомат що вимикає.
Хто збирає щит після покупки
Категорію щитового обладнання магазину розміщено за адресою https://peg.com.ua/category/sitove-obladnanna. Її відкривають після того, як перелік вимог до щита вже складено.
Складання й підключення щита виконує кваліфікований електрик. Після монтажу на дверцятах або схемі залишають зрозуміле маркування кожної групи — воно заощадить час під час наступного обслуговування.
